CIRCUIT SYMBOLS

Some additional symbols have been added to the following list. See Circuit Symbols on the index of Talking Electronics.com

 All the resistor colours:

This is called the "normal" or "3 colour-band" (5%) range. If you want the 4 colour-band (1%) series, refer to
Talking Electronics website and click: Resistors 1% on the left index. Or you can use the table below.

                                         to Index

IC PINOUTSThe following list covers just a few of the IC's on the market and these are the "simple" or "basic" or "digital" or "op-amp" IC's suitable for experimenting. When designing a circuit around an IC, you have to remember two things: 1. Is the IC still available? and 2. Can the circuit be designed around a microcontroller? Sometimes a circuit using say 3 or 4 IC's can be re-designed around an 8-pin or 16-pin microcontroller and the program can be be kept from prying eyes due to a feature called "code protection." A microcontroller project is more up-to-date, can be cheaper and can be re-programmed to alter the features. This will be covered in the next eBook. It is worth remembering - as it is the way of the future.

                                         to Index

Ceas - data

Senzori de atingere/proximitate

   DETECTOR ELECTRIC

(Pământ la sol nu este necesară.) (Rezistor 1-Meg nu este necesară.)

Acest circuit simplu poate detecta câmpurile invizibil de tensiune, care înconjoară toate obiectele electrificate. Acesta acţionează ca un sistem electronic "electroscop."
Regulate folie cu frunze electroscopes a face cu potenţial electrostatic în gama de mai multe sute sau mii de volţi. Dispozitivul de mai sus poate detecta un volt.Sensibilitatea sa este ridicol de mare. Deoarece " electricitatea statică "în mediul nostru este de fapt o chestiune de înaltă tensiune, acest aparat poate sens acele obiecte de înaltă tensiune incarcate electric la o distanţă mare. La o zi de umiditate scăzută şi cu un fir de antena 1 / 2 metru, sau mai mic de lumină LED-uri va răspunde puternic atunci cand cineva piaptana parul lor la o distanţă de cinci metri sau mai mult. Dacă un obiect de metal este înălţat pe un suport non-conductive şi împotriva atins firul de senzor, senzorul poate detecta dacă acel obiect are un potenţial electrostatic de cât mai puţin de un volt!
Cred ca acest subiect este de mare interes :)) asa ca voi incerca sa prezint cateva scheme interesante si.. simple
Prima schema prezentate aici, a fost publicata in cartea "Caleidoscop de electronica" scrisa de dl. George D. Oprescu (editura Albatros, 1987)

.. in aceasta schema T1 poate fi BF245, BF256, TIS34, T2 si T3: BC170..173, beculetul B este de 2-3W la 2-2,5V; pentru antena-senzor se foloseste o bucata de sarma de cupru, izolata cu polivinil de 0,35-1mm diametru si 10-15cm lungime;
Atentie: la punere in functiune becul ramne aprins cca. 1 minut in functie de excitatia produsa de prezenta utilizatorului
Pentru reducerea sensibilitatii se poate monta o rezistenta de 10M intre poarta si masa...
Desenand schema in programul EAGLE vom obtine:

O schema pe acelasi principiu, simplificata la maxim gasim la http://www.amasci.com/emotor/chargdet.html



 respectiv un masurator de camp, gasim la http://www.mitedu.freeserve.co.uk/Circuits/Misc/staticdet.htm



..tot utilizand un tranzistor FET gasiti la http://www.uoguelph.ca/~antoon/circ/touch1.html

    In cartea Automatica recreativa...la domiciliu cu 33 constructii comentate, scrisa de Stefan Alexandru si Tiberiu Gheorghisan, Ed. Tehnica, 1974 gasim o alta schema de senzor (am prezentat-o la ALTE ALARME AUTO):

    Redesenand schema, pentru a realiza un cablaj (AICI gasiti cablajul la scara 1:1) si apoi un montaj virtual, avem:





O aplicatie interesanta a lui 555 este prezentata la      http://www.uoguelph.ca/~antoon/circ/alarm2.htm



    Redesenand schema, pentru a realiza un cablaj (AICI gasiti cablajul la scara 1:1) si apoi un montaj virtual, avem:
Alte scheme cu senzori de atingere sunt la:
- http://www.discovercircuits.com/PDF-FILES/5vmom1.pdf,
- http://www.discovercircuits.com/PDF-FILES/5vtchremom2.PDF,
 - http://www.redcircuits.com/Page22.htm

Piese de schimb:

R1, R2_____1M Rezistori 1/4W
R3, R4____47K Rezistori 1/4W

C1_______10μF 25V condensator electrolitic
C2______470pF ceramice sau 630V Condensator poliester

D1-D3____1N4002 100V 1A Diode

T1-Q3_____BC337 45V 800mA NPN Tranzistori

RL1_______Relay cu SPDT 220V 2A @ comutator
          Bobina de tensiune 12V. Bobină de rezistenţă 200-300 Ohm

J1________Two modalităţi de ieşire soclu

Sensor____Aluminium sau foaie de cupru subţire, cu dimensiunile de un post-card,
          lipite la partea din spate de la aceeaşi (în jur de 15x10.5 cm.)
Subţire cablu ecranat

Circuit Descriere:
Scopul acestui circuit este de a anima vitrine prin intermediul unui senzor capacitiv plasat în spatele unui banner post-carte-ca. Cardul este introdus împotriva sticlă în interiorul vitrină, iar vizitatorul poate activa releul introducerea mîna pe carte, din exterior. Potrivit în special pentru jucărie-shop-uri, circuitul poate activa trenuri model, mici, maşini electrice de curse, lumini de aplicaţii etc suplimentare sunt lăsate la imaginaţia utilizatorului. Îl adoptă pentru a creşte impactul dvs. de vitrină pentru sezonul viitor de Crăciun!Q1, Q2 si Q3 a forma o impedanţă mare super-Darlington care conduce releu, amplificarea de 50 sau supleant, 60Hz reţea de alimentare cu frecvenţă induse în senzorul de organismul uman. C1, D2 şi D3 asigura o comutare a releului curat. Sursa de alimentare poate fi orice perete comercial plug-in-transformator adaptor cu redresor si netezirea condensator, capabil să furnizeze necesare tensiune şi curent la putere releu care intenţionaţi să utilizaţi.

- http://www.mitedu.freeserve.co.uk/Circuits/Alarm/radiowavealm.htm

FET Audio Mixing and Switching Circuit Diagram

Two or more signals can be switched and /or mixed without annoying clicks by using this fet audio mixer and switch circuit.

PARTS LIST
R1	1MΩ
R2	47kΩ
R3	47kΩ
R4	1MΩ
R5	47kΩ
R6	47kΩ
R7	47kΩ
VR1	50kΩ
VR2	50kΩ
C1, C2, C3	4.7µF 16V
C4	100nF  (104)
C5	47nF (473)
C6	47nF (473)
Q1	BF245 or 2N3819
Q2	BF245 or 2N3819
S1, S2	Switch


 PNP  NPN  BF245  BS170  BS250

---

Junction-FETs such as the BF245 or 2N3819 already popular in HF circuits but it can also applied to LF circuits.

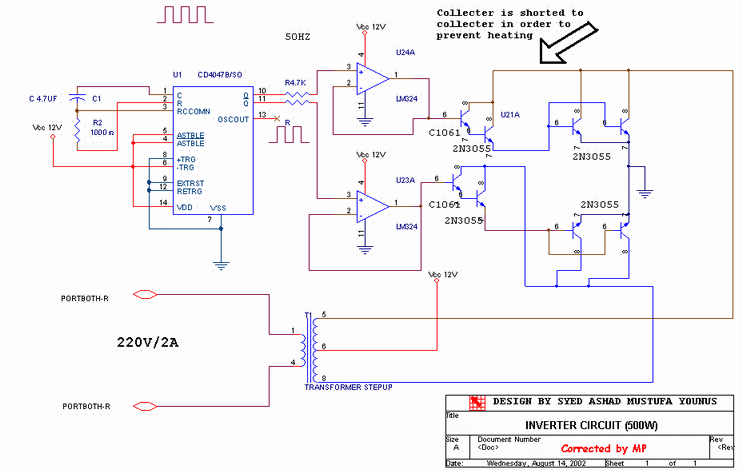

Invertor de 500W de la 12V DC la 220V AC

7 Iul, 2011 | Adaugat de Gramada Ciprian | In: Invertoare

Lasă un comentariu | Trackback

Cu acest circuit putem converti 12V DC in 220V AC. În acest circuit, integratul 4047 este folosit pentru a genera forma de unda de 50Hz, semnal care este amplificat pentru a se obtine un curent si o tensiune suficienta pentru alimentarea transformatorului.
Cum calculam puterea transformatorului:
Formula de bază este de P = U*I, puterea de intrare este aproximativ egala cu puterea de iesire (P_in≈P_out). De exemplu, dacă vrem o putere 220W, la 220V, atunci avem nevoie de 1A la ieşire. Apoi, la intrare, trebuie să aibă cel puţin 18.3A la 12V, deoarece: 12V * 18.3 A= 220v * 1A
Deci, transformatorul trebuie proiectat de la 12v la 220v, dar la intrare trebuie să suporte 20A, in cazul nostru trebe sa avem aproximativ 40A.
Pentru acest proiect putem folosi un transformator coborator (220-12×2) pe care il vom lega invers.

Sursa: http://www.high-voltage-lab.com/72/500w-low-cost-12v-to-220v-inverter

Articole asemanatoare :

Invertor de 100w pentru masina

Convertor 12V – 220V

RadioFM - Cheie electronica cu cartela telefonica

Single chip FM transmitter

Description

Here’s a single chip FM transmitter circuit using Maxim semiconductors IC MAX2606. The MAX2606 is a compact, high-performance intermediate frequency VCO specially designed for wireless communication circuits. They have monolithic construction with low-noise and a low-power operation in a compact 6-pin SOT23 packing .Th1s low-noise IC feature an on-chip varicap diode and feedback capacitances that avoid the need for external tuning components, making the MAX2606 perfect for portable systems. Only an external inductor is needed to set the oscillation frequency.In addition to this, an
integrated differential output buffer is also there for driving a mixer or prescaler.The MAX2606 can be operated from a single +2.8 V to +5.4V supply and consumes very less current .The chip can be operated from 45MHz to 650MHz .

In the circuit the nominal frequency is set to 100 Mhz by inductor L1, (390nH) . The left and right channel audio signals from your source are added by R3 and R4, and attenuated by the POT R2. R2 can be used as a volume control .POT R1 can be used to select a channel of transmission between 88Mhz and 108Mhz.Use 80 cm long wire as the antenna .

FM Transmitter Circuit Diagram with Parts List.

Single Chip FM Transmitter Circuit Diagram

Notes

• Assemble the circuit on a good quality PCB or common board.
• Use a battery for powering the circuit.It will reduce noise.
• An FM antenna from a old radio is a better option than the wire antenna.

Read more: http://www.circuitstoday.com/single-chip-fm-transmitter-circuit#ixzz1aTyDSPCE

De putere medie transmiţător FM

Descriere.
Aceasta este schema de circuit a unui circuit de putere moderată transmiţătorul FM utilizează două semnale vocale transistors.The culese de microfonul va fi amplificat de tranzistor tranzistor două Q1.The este cu fir ca un oscilator de funcţionare în producţia de band.The FM T1 este dat la baza T2.T2 efectuează circuitul de modulare also.The cisternă format din componente L1 şi C6 determină frecvenţa a semnalului, şi poate fi variat prin ajustarea C6.The Cupluri condensatorului C7 semnalul FM la antena.

Schema Circuit cu lista de piese.

Note.

• Puteţi asambla circuitul de pe un PCB de uz general.
• Circuitul poate fi alimentat de la baterie PP3 a9V.
• A1 Antena poate fi un fir de 1M lung.
• L1 inductor poate fi făcută prin intermediul 6 transformă din sârmă de cupru emailat 0,8 mm pe o lungime de plastic 5.5mm Fosta diameter/4.5mm.
• Cu un reglaj de potrivire antenă şi corectă acest transmitator poate avea pana la gama 100meters.

Read more: http://www.circuitstoday.com/medium-power-fm-transmitter-circuit#ixzz1aTxjivBK

Urmărire transmiţător FM

Descriere.
T el a circuitului prezentat o va transmite un ton audio în circuitul FM band.The poate fi folosit ca un emiţător de semnal de urmărire sau un circuit de control de la distanţă transmitter.The foloseşte numai pur componente disponibile, precum şi orice se poate construi transmiţător this.The dispune de o gamă de 100m @ 9V de aprovizionare, cu o antenă de potrivire.
timer NE555 (IC1) este folosit pentru producerea audio tone.The prima JFET (T1) este cu fir ca un oscilator Hartley, care este frecvenţa modulată de-al doilea tone.The audio (Q2 ) JFET este cu fir ca un tampon pentru a izola oscilator pe baza T1 din dioda D1 antenna.The este folosit ca un varactor diode here.The este polarizată invers de tensiunea ramping produs la pinul 6 & 2 a rezultatelor IC1.This în schimbarea de capacitate joncţiune de diode polarizată invers, care, la rândul său, modifică frecvenţa oscilatorului pentru a atinge modulaţie de frecvenţă.
Schema Circuit cu lista de piese.

Note.

• L1 inductor se poate face prin lichidarea 5 transformă din 18 sarma de cupru emailat SWG pe un lung 3 / 8 inch, tub de 3 / 16 inch din plastic diametru. Spirala trebuie să fie exploatat la centru.
• Antena poate fi un fir de 20cm lung.
• Circuitul poate fi alimentate de la o baterie de 9V.
• POT R6 pot fi folosite pentru a regla puterea de transmisie.

Read more: http://www.circuitstoday.com/fm-tracking-transmitter#ixzz1aTwChha9

Versatile Transmitator FM

Schema Circuit cu lista de piese.

Note.

• Toate condensatori electrolitici trebuie să fie evaluat 10V.
• Utilizaţi orice generală microphone.You condensator scop se poate obţine cu uşurinţă de la un telefon vechi sau magnetofon.
• Utilizaţi un fir de 10 cm lungime ca antena.
• Gates N1 să aparţină N6 de aceeaşi IC CD4069.
• Bateria poate fi o battery.Adapters 9V radio cu tranzistori nu sunt recomandate, deoarece ar induce zgomot în circuit.

Read more: http://www.circuitstoday.com/versatile-fm-transmitter#ixzz1aTj5rZUo

Miniature FM transmitter

Descriere.
Acest lucru ar putea fi cel mai simplu circuit de transmiţătorul FM puteti gasi pe internet. Folosind doar un singur tranzistor şi componente pasive puţine, acest transmitator se poate livra semnale de pana la 50 de metri. Tranzistorul Q1 serveşte ca modulator, precum şi oscilator. Condensator C2 şi L1 bobină formează circuitul cisternă necesare pentru efectuarea de oscilaţie. Vocea care urmează să fie transmis este cuplat la baza de Q1 folosind un microfon electret. Semnalul FM disponibile la colectorul de Q1 este radiata folosind antena. diagrama circuitului.

Note.

• Utilizaţi o baterie 3V pentru alimentarea circuitului.
• Circuitul se poate monta pe o tablă Vero.
• L1 bobină poate fi făcută prin intermediul 5 transformă din sârmă 24AWG pe un material plastic fosta 1cm.
• Ajustări în frecvenţa de transmisie se poate face prin comprimarea sau relaxarea bobina.
• Antena poate fi un fir de 25cm lung 18AWG.

Read more: http://www.circuitstoday.com/miniature-fm-transmitter#ixzz1aTuQdz00
Under Creative Commons License: Attribution

Realizare     http://www.constructii-electronice.ro/sistem_nokia2110/sistem_nokia2110_piese.html

    Schema electrica este prezentata în fig.2, iar dispunerea componentelor (cablajul este vazut prin transparenta) în fig.3. Realizarea montajului este simpla si nu necesita prea multe comentarii. Traseele cablajului imprimat se pot realiza cu ajutorul unui marker negru, rezistent la apa, iar corodarea cu clorura ferica. Realizarea practica este prezentata în fig.1. Fisierul“Cartela.hex” este programul ce trebuie scris în PIC, iar pentru aceasta operatie este nevoie de un programator. Scheme de programatoare PIC se pot descarca si de pe WEB. Este recomandat sa se foloseasca un soclu pentru montarea PIC-ului în montaj. Trebuie acordata atentie modului de conectare a cititorului de cartela cu montajul. Se poate folosi cu succes un cititor folosit la telefoanele publice, însa poate fi folosit orice fel de cititor, cu conditia sa se respecte conexiunile electrice. Cablul de legatura dintre cititor si montaj trebuie sa fie cât mai scurt. În fig.4 este prezentata dispunerea si semnificatia pinilor cartelei.

Lista de componente:

• R1-680 ohmi
• R2-680 ohmi
• R3-10 K
• R4-1 K
• C1-10 mf
• C2-1000 mf
• C3-33 pf
• C4-33 pf
• Q-4 Mhz
• T1-BD135
• D1-1N4001
• IC1-PIC 16F84
• IC2-7805
• Rel1-12V/10A (400 ohmi rezistenta bobinei)
• Soclu 18 pini-1 buc.
• Cititor cartela-1buc.

Functionare

    Pe scurt, modul de functionare al montajului ar fi urmatorul: se introduce cartela în cititor, microcontrolerul citeste cartela si compara datele citite cu datele memorate în EEPROM-ul PIC-ului, iar daca microcontrolerul o recunoaste, comanda anclasarea releului Rel 1. Acesta ramâne anclansat pâna când cartela este scoasa din cititor. Daca cartela nu este recunoscuta, atunci nu se întâmpla nimic. Pentru ca o cartela sa fie recunoscuta trebuie mai întâi memorata în EEPROM-ul PIC-ului. Se pot memora maximul sase cartele, în EEPROM-ul PIC-ului, deci pot fi recunoscute doar sase cartele. Numarul de cartele memorate este limitat de capacitatea EEPROM-lui din microcontroler. Montajul se alimenteaza de la o sursa de curent continu de 12V. Tensiunea de alimentare a PIC-ului si a cartelei este stabilizata la 5V de catre IC2. Tranzistorul T1 are ca sarcina releul Rel 1. Se poate folosi orice fel de releu, cu conditia ca acesta sa respecte tensiunea de alimentare de 12V, curentul de colector al lui T1 si curentul maxim suportat de contacte. Cu toate ca memoria este de tip EEPROM, din cei 128 de biti numai bitii care contin valoarea creditului pot fi modificati (doar o singura data), restul bitilor sunt doar Read Only. Adresarea memoriei se face serial, adica cei 128 de biti pot fi cititi pe rând, unul câte unul, prin aplicarea de impulsuri pozitive pe pinul Clock. Valoarea bitului adresat se citeste la pinul Data. De exemplu, valoarea bit-ului 8 din cei 128 de biti poate fi citita prin aplicarea a 8 impulsuri (fronturi pozitive) la pinul Clock al cartelei, valoarea bit-ului 16 se citeste prin aplicarea a 16 impulsuri, pentru citirea bit-ului 64 se aplica 64 de impulsuri etc. Durata minima a impulsurilor este 60 microsecunde pentru Reset si 12 microsecunde pentru Clock. Valori mai mari pentru timpii mentionati nu afecteaza buna functionare. Operatia de resetare a memoriei este necesara la începutul fiecarei operatii de citire. Resetarea se face prin aplicarea unui impuls (front pozitiv) simultan pe pinul Reset si Clock, dupa care pinul Clock este eliberat primul, apoi pinul Reset. De pe fiecare cartela sunt cititi primii 64 de biti si memorati în EEPROM-ul PIC-ului, adica 64biti x 6cartele = 384biti în total. În EEPROM bitii sunt grupati sub forma de bytes, adica 8 biti = 1 byte => 64 biti = 8 bytes, si în final, cei 384 de biti = 48 bytes. Asadar, din totalul de 64 bytes ai PIC-ului, 48 bytes sunt ocupati de datele de pe cele sase cartele. Ultimul byte din EEPROM este folosit pentru memorarea numarului de memorari de cartela. PIC-ul citeste permanet datele de pe pinul Data, aplicand impulsuri pe pinul Clock, indiferent daca în cititor este introdusa sau nu o cartela. Orice valore citita este comparata pe rând cu datele din EEPROM. Operatia de citire se reia indiferent de rezultat, în felul urmator: RESET===>CITESTE===>COMPARA===>REZULTAT(releu ON sau OFF)===> RESET===>CITESTE===>COMPARA===>REZULTAT(releu ON sau OFF)===> RESET===>CITESTE===>COMPARA===>REZULTAT(releu ON sau OFF)===> repeta la infinit

Utilizare

    Cand se alimenteaza prima data montajul, este necesara opertia de memorare a cartelelor. Asadar, dupa programarea microcontrolerului cu fisierul Cartela.hex, Pic-ul se introduce în soclul din montaj. În serie cu alimentarea montajului se conecteaza un push-button. Se introduce prima cartela în cititorul de cartele si se apasa push button-ul. Memorarea cartelei este gata atunci când releul anclaseaza. În acest moment se eliberaza push button-ul. Se scoate cartela din cititor si se introduce urmatoarea cartela si se repeta operatia anterioara. Dupa memorarea celor sase cartele, adica sase apasari de push-button, urmatorele apasari nu mai au efectul de memorare, PIC-ul executand doar operatia de recunoastere a cartelelor. In cazul in care sunt mai putine cartele de memorat (de exemplu, 2 cartele), imediat ce a fost memorata a doua cartela, se apasa push button-ul de patru ori. Dupa operatia de memorae, push button-ul se elimina si se alimenteaza montajul normal. Pentru o memorare ulterioara este necesar sa se reprogrameze microcontrolerul. Acestea au fost operatiile finale si aplicatia este apta de a putea fi folosita în scopul dorit

    Cartela telefonica este în prezent, ceva banal. O folosim atunci când dorim sa realizam convorbiri telefonice de la un telefon public. Pe cartela exista un credit preplatit, iar când acest credit s-a epuizat, cartela telefonica nu mai are nicio întrebuintare. Pur si simplu cartela se arunca la “gunoi”. Cu putina imaginatie, cartela telefonica - cu sau fara credit - poate fi utilizata ca cheie electronica. De exemplu, o putem utiliza într-un sistem electronic care limiteaza accesul persoanelor într-un anumit loc, cum ar fi controlul accesului într-o cladire sau armarea si dezarmarea unui sistem de alarma. Si exemplele pot continua. Cartela de telefon este de fapt o memorie EEPROM (Electrically Erasable Programmable Read-Only Memory) cu o capacitate totala de 128 de biti. Aceasta memorie poate fi citita serial, bit cu bit. Primii 64 de biti sunt folositi pentru identificarea cartelei: compania de telefoane (Romtelecom in cazul nostru), numarul de serie, fabricantul cartelei, anul emiterii si tipul de cartela. Acesti 64 de biti identifica în mod unic o cartela. Numerele de serie ale cartelelor sunt distincte, adica nu pot exista doua cartele cu acelasi continut ai celor 64 de biti. Deci, în concluzie, putem folosi o cartela telefonica pe post de “cheie”, folosindu-ne de informatia celor 64 de biti .

    Aplicatia propusa în continuare, poate fi folosita într-un sistem de tip control acces. Se pot utiliza pe post de “cheie” maximul sase cartele telefonice fara credit (sunt bune si cele care mai au credit). Principala componenta a aplicatiei este microcontrolerul PIC 16F84. Pentru a putea citi datele de pe o anumita cartela, microcontrolerul este interfatat cu un cititor de cartele. Cartela ce urmeaza a fi recunoscuta se introduce în cititor, iar microcontrolerul citeste datele de pe cartela si le compara cu datele memoratate anterior. Memorarea celor sase cartele se poate face o singura data, iar pentru modificari ulterioare este necesara rescrierea programului în microcontroler. Cartela recunoscuta are ca rezultat anclansarea releului. La rândul lui, releul comanda functia pentru care este utilizat: actionarea unei yale electromagnetice, armare si dezarmarea sistemului de alarma, control acces interfon etc.). Releul ramâne anclansat atât timp cât cartela valida este în cititor.

Sistem de supraveghere cu Nokia 2110

Descriere

Acest sistem de supraveghere poate fi folosit pentru a monitoriza accesul persoanelor intr-o locuinta sau o incapere. Sau pote fi conectat la un sistem de alarma deja instalat, caz in care sistemul va avea functia de apelator GSM. Sistemul se conecteaza cu un detector de miscare PIR sau o pereche de contacte magnetice. Când detectorul de miscare PIR detecteaza prezenta unei persoane in incaperea supravegheata sau atunci cand cineva deschide usa imobilului supravegheat, actionand perechea de contacte magnetice montate deasupra usii, sistemul apeleaza imediat un nr. de telefon. Dupa fiecare apelare, sistemul de supraveghere trebuie armat, pentru a putea initia un alt apel. Armarea se face prin initierea unui apel scurt (BIP) catre sistem, de la orice telefon.

Realizare

Desenul cablajului imprimant se afla aici. Din motive tehnice, cablajul imprimant nu este la scara de 1:1. Dimensiunile cablajului realizat de autor sunt de 4.5 x 4.5 cm. Pentru realizarea cablajului imprimant este nevoie ca partea de textolit sa fie de grosime cât mai mica, iar componentele se vor lipi pe cablaj direct pe partea cu traseele electrice fara a se realiza gauri. La fel, componentele vor fi si ele de înaltime cât mai mica. Asadar, toate piciorusele componentelor, inclusiv ale circuitelor integrate, se vor scurta la minim, iar rezistorii, condesatorii, tranzistorii si stabilizatorul de tensiune se vor monta în pozitie “culcat” asa cum se poate vedea aici. Toate acestea sunt necesare datorita lipsei de spatiu din interiorul telefonului (spatiul necesar cablajului se obtine prin eliminarea completa a acumulatoriilor). Ordinea de lipire a componentelor trebuie oarecum respectata datorita aspectului ”înghesuit” al montajului, si este urmatoarea: rezistorii, circuitele integrate, tranzistorii, condesatorii si strapurile. Este necesar ca dupa montarea tuturor componentelor sa verificam daca interfata functioneaza. Pentru verificare se procedeaza în felul urmator: se pune provizoriu un întrerupator basculant între pinii 3 si 13 ai IC2, în pozitia închis (acesta simuleaza contactul normal închis al detectorului) si se alimenteaza interfata de la o sursa de 12 V, minim 600 mA, Se masoara tensiunea de la iesirea stabilizatorului de tensiune, care trebuie sa fie de 7,1 V. Se pune la masa pinul 6 al IC3, pentru o durata scurta si cu un voltmetru se verifica daca pe pinul 14 al IC2 apar impulsuri cu nivel H, cu perioade de aproximativ o secunda. Daca acestea apar, atunci pinul 9 al IC3 se va pune la masa, pentru o durata scurta, caz in care impulsurile trebuie sa dispara. Se pune iarasi, la masa, pinul 6 al IC3, pentru o durata scurta si cu voltmetru pus pe pinul 2 al IC2 se deschide întrerupatorul montat între pinii 3 si 13 ai IC2. Daca totul e în regula, starea pinulului 2 al IC2 trece din L în H, asta însemnând ca numaratorul IC2 s-a încrementat. Se repeta aceasta procedura, dar cu voltmetru pus pe pinul 4 al IC2, iar apoi pe pinul 7 al IC2. Si în acest caz stare celor trei iesiri se va schimba în aceeasi ordine. Asadar, IC2 este un numarator care îsi schimba stare celor trei iesiri de la pinii 2, 4 si 7, la fiecare încrementare care se face pe pinul 14 de catre impulsurile generate de IC3. Dupa reglaje, placa cu componente se lipeste cu un adeziv puternic pe spatele telefonului (în zona vechiului acumulator) asa cum se poate vedea aici. În final, dupa realizarea tuturor legaturillor elctrice cu cablajul, peste placa, pentru a o face cât mai compacta, se lipeste o placa de textolit foarte subtire, la aceleasi dimensiuni cu placa pe care sunt montate componentele.

Modificarea telefonului

Acumulatorii telefonului se elimina, dar se pastreza capacul în care erau fixati acumulatorii si cele doua rezistoare SMD de 10 K. Aceste rezistoare (Rb1 si Rb2) se lipesc pe cele doua contacte (prin care acumulatorul alimenta telefonul) si minusul alimentarii. Fara aceste rezistoare telefonul nu porneste, iar în cazul în care nu se pot recupera acesti rezistori din acumulator, se vor folosi rezistori normali la sfert de watt, de 10 K. În acest fel se obtine spatiu suficient pentru montarea interfatei. Dupa eliminarea acumulatorilor, telefonul va primi alimentare de la stabilizatorul de tensiune care alimenteaza interfata. Stabilizatorul primeste tensiune de la un alimentator extern care are în tampon un acumulator de 12 V. Alimentatorul este o sursa de +12 V, minim 600 mA. Acumulatorul se introduce separat într-o cutiuta. Cutiuta va fi prevazuta cu un jack pentru conectarea cu alimentatorul si un led care va indica prezenta tensiunii de alimentare si încarcarea. Montajul se conecteaza prin 4 fire de CuEm, 0,1mm, paralel pe cele trei taste si punctul comun celor trei taste. Un singur fir de CuEm, 0,1mm, face legatura intre montaj si led-ul care indica optic când telefonul suna. Pentru lipire se va folosi un letcon cu putere redusa si un vîrf foarte subtire. Dupa lipire, cele 5 fire se trec pe parte din spate, acolo unde se afla fixata placuta cu piese, prin cele doua orificii folosite anterior la fixarea cu doua suruburi a celor doua parti ale telefonului.

Lista de piese

Lista de componente este urmatoarea:

• IC1- CD 4066
• IC2- CD 4017
• IC3- CD 4093
• IC4- 7807
• D1- 1N4001
• D2- 1N4148
• T1, T2- BC 107, 109, 171, 173
• LED verde
• R1-1K
• R 2-1K
• R3- 10K
• R4- 1M
• R5, R6, R7, R8, R9 - 10K
• Rb1, Rb2- 10K
• C1, C3, C5, C7, C9 - 100 nf
• C2- 33 mf
• C4- 1,5 mf
• C6- 4,7 mf
• C8- 1 mf
• Jack casca mono
• Acumulator 12V, minim 400 mA
• Detector PIR

Reglaje

În final, dupa ce s-au facut toate conexiunile, pornim telefonul si facem urmatoarele configuratii din meniu:

1. Apasam Menu si tastam 4 3 1 (se seteaza RINGING TONE-Type 1)
2. Apasam Menu si tastam 4 7 1 (se seteaza ONE TOUCH DIALLING-On)
3. Apasam Menu si tastam 4 6 1 (se seteaza AUTOMATIC REDIAL-On)

Urmeaza programarea nr. de telefon care va fi apelat de sistem:

1. Tastam nr. de telefon dorit (de ex. 07XX XXX XXX)
2. Selectam “Memory”
3. Selectam “Save”
4. Introducem numele (de exemplu “ALARMA”)
5. Selectam “Save”
6. Introducem 7
7. Apasam “OK”
8. Apasam “OK”

M-am grabit cu primul post.. alimentarea este de la o baterie standard AG0 1,5V
Colierul este alcatuit din 30 de spire, lungimea unei spire fiind aproximativ 70cm, inca nu am masurat impedanta, voi reveni cu o completare.

Si eu am o asemena placa "de test", foarte utila pentru a incerca o schema inainte sa o lipesti. Iar cand ai mentionat de montajul "pentru ascultat telefoane" mi-am adus aminte ca si eu am vazut ceva asemanator acum mult timp intr-o carte
